活动说明

构建状态机中某一个特定的状态，包括Entry和Exit两个模块，状态流之间的流转方向通过跳转条件中的表达式进行判断

执行逻辑：流程从【开始】进入初始状态流，再通过跳转条件中的条件表达式判断进入哪一个状态流。Entry模块是进入状态流时需要执行的流程，Exit模块是离开状态流时需要执行的流程

属性说明

输出项

跳转条件

条件

[布尔型]

用于对输入的表达式真假进行判断，以决定流程将从当前状态流走向哪一个状态流

使用示例

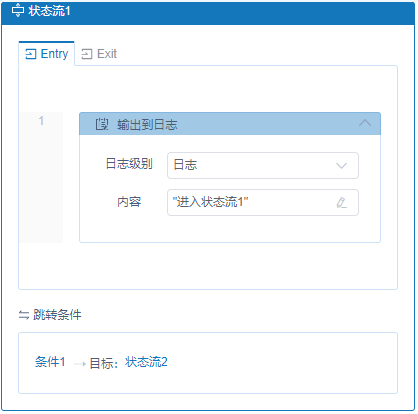

属性栏设置：

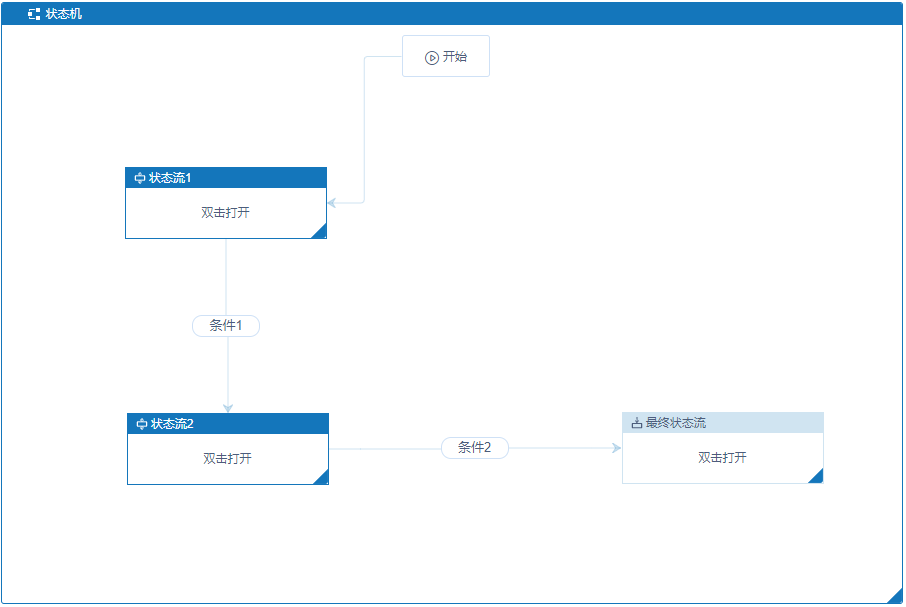

执行步骤：

1）运行状态机，流程从【开始】进入

2）进入状态流并执行其中的活动（进入状态流后执行Entry模块中活动，离开状态流前执行Exit模块中活动）

3）根据跳转条件判断是否执行或执行哪条目标状态流

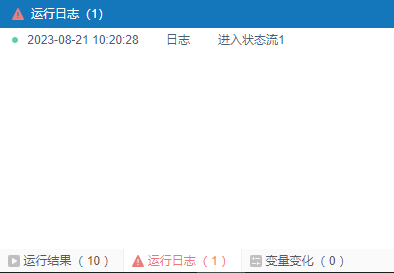

运行结果：

注意事项

状态流
