获取元素坐标

活动说明

获取元素的坐标宽高等信息存入变量

执行逻辑：RPA通过输入项中待操作元素或者元素选择器选择的元素，获取该元素的坐标并将该元素的left,top,width,height 以变量形式返回给输出项中的获取到的坐标变量中

• left: 元素左边缘的x坐标

• top: 元素顶部边缘的y坐标

• width: 元素的宽度

• height: 元素的高度

属性说明

输入项

待操作元素

[UiElement]

此输入项默认为空，若在此配置一个变量，则当该变量值为空时，会将"元素选择器"中设置的元素对象输出至该变量，后续流程可直接调用

元素选择器

[BitWorker.UIAutomation.UiElement]

设置元素对象的工具，支持以下设置方式：

• 在下拉框中选择一个在元素集中已捕获的元素

• 点击属性右侧的捕获图标，即可进入元素选择流程，捕获一个新元素

超时时间

设置等待元素出现或可交互的最大时间，超过此时间未找到元素，则活动执行报错，默认为8000毫秒（ms）

输出项

获取到的坐标

[Windows.Rect]

获取设置元素的坐标并以变量返回。必须使用变量

使用示例

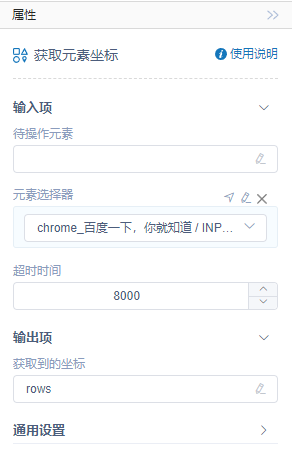

属性栏设置：

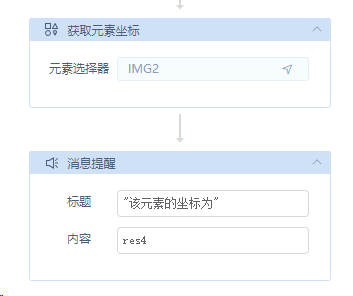

执行步骤：

1）获取元素坐标，结果输出到变量

2）消息提醒活动引用该变量，输出到提示

运行结果：
